02.네트워크 보안 - 03.네트워크 대응 기술 및 응용

침입차단 시스템

1. 침입차단 시스템(Firewall)

• 개요
  • 접근통제 (Access Control List) 를 적용하여 시스템에 접근이 허용 가능한 사용자, IP, 포트를 결정
  • 인바운드 : 외부 네트워크에서 내부 네트워크로 들어오는 것
  • 아웃바운드 : 내부에서 외부로 나가는 것
    • 리버스 텔넷(Reverse Telnet) : 내부 망에서 공격자의 PC로 연결

2. 침입차단 시스템 구현방식에 따른 유형

1. 패킷 필터링(Packet Filtering)

구분	내용
계층	Network 계층과 Transport 계층에서 작동
특징	미리 정해진 규칙에 따라 패킷 출발지 및 목적지 IP 주소 정보와 각 서비스의 port 번호를 이용해 접속 제어
장점	⦁ 다른 방화벽에 비해 속도가 빠름 ⦁ 사용자에게 투명성을 제공하며, 새로운 서비스에 대해 쉽게 연동이 가능
단점	⦁ TCP/IP 구조적인 문제로 인한 패킷의 헤더는 쉽게 조작이 가능 ⦁ 강력한 Logging 및 사용자 인증 기능을 제공하지 않음

2. 애플리케이션 게이트웨이(Application Gateway)

구분	내용
계층	Application 계층
특징	⦁ 각 프로토콜 별로 Proxy Daemon이 있어 Proxy Gateway 라고도 함 ⦁ 사용자 및 응용 서비스에서 접근 제어를 제공하여 응용 프로그램 사용을 기록하여 감시 추적에 사용
장점	⦁ Proxy 를 통해서만 연결이 허용되므로 내부 IP 주소를 숨길 수 있음 ⦁ Packet 필터링에 비해 보안성 우수 ⦁ 가장 강력한 Logging과 Audit 기능 제공
단점	성능이 떨어지고, 새로운 서비스에 대해 유연성이 결여

3. 회선 게이트웨이(Circuit Gateway)

구분	내용
계층	Application ~ Session 계층 사이
특징	방화벽을 통해 내부 시스템으로 접속하기 위해서는 Client 측에 Circuit Proxy를 인식할 수 있는 수정된 Client 프로그램(예 : SOCKS) 이 필요하며 설치된 Client만 Circuit 형성이 가능
장점	⦁ 내부의 IP 주소를 숨길 수 있고 투명한 서비스 제공 ⦁ Application에 비해 관리가 수월
단점	⦁ 수정된 Client 프로그램 필요 ⦁ 비표준 포트로 우회 접근 시 방어 불가

4. 상태 기반 패킷 검사(Stateful Packet Inspection)

구분	내용
계층	전 계층에서 동작
특징	⦁ 패킷 필터링 방식에 세션 추적 기능 추가 ⦁ 패킷의 헤더 내용 해석하여 순위에 위배되는 패킷 차단 ⦁ 패킷 필터링의 기술을 사용하여 Client/Server 모델을 유지하면서 모든 계층의 전후 상황에 대한 문맥 데이터를 제공하여 기존 방화벽의 한계 극복 ⦁ 방화벽 표준으로 자리매김
장점	서비스에 대한 특성 및 통신 상태를 관리할 수 있기 때문에 돌아나가는 패킷에 대해서는 동적으로 접근 규칙을 자동 생성
단점	데이터 내부에 악의적인 정보를 포함할 수 있는 프로토콜에 대한 대응이 어려움

5. 혼합형 타입(Hybrid type)

구분	내용
특징	서비스의 종류에따라 복합적으로 구성할 수 있는 방화벽
장점	서비스의 종류에 따라서 사용자의 편의성, 보안성 등을 고려하여 방화벽 기능을 선택적으로 부여
단점	구축 및 관리의 어려움

6. 심층 패킷분석(Deep Packet Inspection)

• 패킷이 가지고 있는 컨텐츠까지 모두 검사
• OSI 전 게층에서 동작, 전 계층에 대한 접근 통제

3. 침입차단 시스템 구축 유형

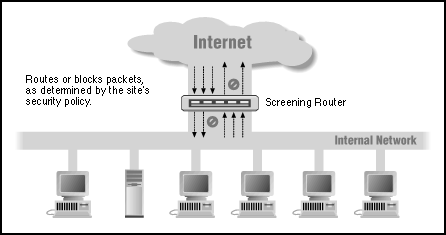

1. 스크리닝 라우터(Screening Router)

이미지 출처

구분	내용
내용	IP, TCP, UDP 헤더 부분에 포함된 내용만 분석하여 동작하며 내부 네트워크와 외부 네트워크 사이의 패킷 트래픽을 perm/drop 하는 라우터
장점	⦁ 필터링 속도가 빠르고 비용 적음 ⦁ 클라이언트와 서버 환경 변화 없이 설치가 가능 ⦁ 전체 네트워크에 동일한 보호 유지
단점	⦁ OSI 3,4 계층만 방어하여 필터링 규칙을 검증하기 어려움 ⦁ 패킷 내의 데이터는 차단 불가 및 로그 관리가 어려움

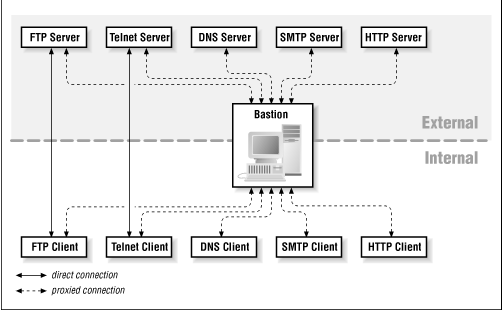

2. 베스천 호스트(Bastion Host)

이미지 출처

구분	내용
내용	⦁ 내부 네트워크 전면에서 내부 네트워크 전체를 보호하며 외부 인터넷과 내부 네트워크를 연결하는 라우터 뒤에 위치 ⦁ Lock down 된 상태에 있으며 인터넷에서 접근이 가능한 서버
장점	⦁ 스크리닝 라우터보다 안전 ⦁ Logging 정보 생성 관리가 편리 ⦁ 접근 제어와 인증 및 로그 기능 제공
단점	⦁ Bastion Host 손상 시 내부망 손상 ⦁ 로그인 정보 유출 시 내부망 침해 가능

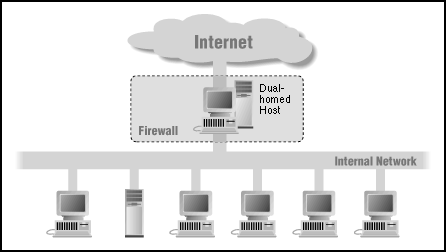

3. 듀얼 홈드 호스트(Dual-Homed Host)

이미지 출처

구분	내용
내용	⦁ 2개의 네트워크 인터페이스를 가진 Bastion Host로서 하나의 NIC(Network Interface Card)는 내부 네트워크와 연결하고 다른 NIC는 외부 네트워크와 연결 ⦁ 방화벽은 하나의 네트워크에서 다른 네트워크로 IP 패킷을 라우팅하지 않기 때문에 Proxy 기능을 부여
장점	⦁ 정보 지향적인 공격 방어 ⦁ Logging 정보 생성 관리가 편리 ⦁ 설치 및 유지보수가 쉬움
단점	⦁ 방화벽에서 보안 위반 초래 가능 ⦁ 서비스가 증가할수록 Proxy 구성 복잡

4. 스크린드 호스트(Screened Host)

이미지 출처

구분	내용
내용	⦁ Packet Filtering Router와 Bastion Host로 구성되어 있음 ⦁ Packet Filtering Router는 외부 및 내부 네트워크에서 발생하는 패킷을 통과시킬 것인지를 검사하고 외부에서 내부로 유입되는 패킷에 대해서는 Bastion Host로 검사된 패킷을 전달 ⦁ Bastion Host는 내부 및 외부 네트워크 시스템에 대한 인증을 담당
장점	⦁ 네트워크 계층과 응용 계층의 2단계 방어이므로 매우 안전 ⦁ 가장 많이 사용, 융통성 우수 ⦁ Dual-Homed 장점 유지
단점	⦁ 스크리닝 라우터의 정보가 변경되면 방어가 불가능 ⦁ 구축 비용이 높음

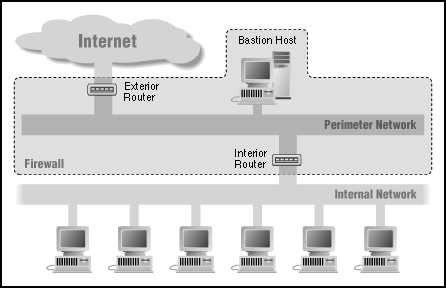

5. 스크린드 서브넷(Screened Subnet)

이미지 출처

구분	내용
내용	⦁ 스크린드 호스트 보안상의 문제점을 보완 ⦁ 외부 네트워크와 내부 네트워크 사이에 하나 이상의 경계 네트워크를 두어 내부 네트워크를 외부 네트워크로 분리하기 위한 구조 ⦁ 일반적으로 두 개의 스크리닝 라우터와 한 개의 베스천 호스트를 이용하여 구축
장점	⦁ 스크린드 호스트 구조의 장점 유지 ⦁ 가장 안전한 구조
단점	⦁ 설치 및 관리가 어려움 ⦁ 구축 비용이 높고, 서비스 속도가 느림

침입탐지 시스템

1. 침입탐지 시스템(Intrusion Detection System)

1. 개요

• 침입 패턴 정보를 데이터베이스에 저장하고 지능형 엔진을 사용하여 네트워크나 시스템의 침입을 실시간 모니터링, 침입탐지 여부를 확인하는 보안시스템
• 조직 IT 시스템의 기밀성, 무결성, 가용성을 침해하고, 보안정책을 위반하는 침입사건을 사전 또는 사후에 감시, 탐지, 대응하는 보안 시스템
• 컴퓨터 시스템의 비정상적인 사용, 오용, 남용 등을 가능하면 실시간으로 탐지하는 시스템

2. 침입차단 시스템 차단 방법

절차	세부 설명
정보 수집	⦁ 침입탐지를 하기 위한 근원적인 자료들을 수집 ⦁ 자료원에 따라 NIDS와 HIDS 로 나누어짐
정보 가공 및 축약	⦁ 불필요한 정보 제거(침입과 관련 없는 정보 제거) ⦁ 침입 판정을 위한 최소한의 정보만 남김(분석의 복잡도를 감소)
침입 분석 및 탐지	⦁ 축약된 정보를 기반으로 침입 여부를 분석, 탐지 ⦁ 방식에 따라 오용탐지와 이상탐지로 나누어짐
보고 및 조치	⦁ 침입탐지 후 적절한 보고 및 대응 조치 ⦁ 다른 보안장비(방화벽) 등과 연계

3. 침입탐지 방법

구분	오용탐지(Misuse)	비정상탐지/이상탐지(Anomaly)
동작 방식	시그니처(Signature) 기반, 지식(Knowledge) 기반	프로파일(Profile) 기반, 행동(Behavior) 기반, 통계(Statistical) 기반
침입판단 방법	⦁ 미리 정의된 Rule에 매칭 ⦁ 이미 정립된 공격패턴을 미리 입력하고 매칭	⦁ 미리 학습된 사용자 패턴에 어긋남 ⦁ 정상적, 평균적 상태를 기준, 급격한 변화 있을 때 침입 판단
사용기술	패턴 비교, 전문가시스템	신경망, 통계적 방법, 특징 추출
장점	⦁ 빠른 속도, 구현이 쉬움, 이해가 쉬움 ⦁ False Positive가 낮음	⦁ 알려지지 않은 공격(Zero Day Attack) 대응 가능 ⦁ 사용자가 미리 공격 패턴을 정의할 필요가 없음
단점	⦁ False Negative가 큼 ⦁ 알려지지 않은 공격탐지 불가 ⦁ 대량의 자료 분석에 부적합	⦁ 정상인지, 비정상인지 결정하는 임계치 설정이 어려움 ⦁ False Positive가 큼 ⦁ 구현이 어려움

• False Positive : false(+)로 표현, 공격이 아닌데도 공격이라고 오판하는 것
• False negative : false(-)로 표현, 공격이지만 공격이 아니라고 오판하는 것

4. 침입탐지 시스템 분류

구분	NIDS(Network based IDS)	HIDS(Host based IDS)
동작	⦁ 네트워크에 흐르는 패킷들을 검사, 침입 판단 ⦁ 방화벽 외부의 DMZ나 방화벽 내부의 내부 네트워크 모두 배치 가능	⦁ 시스템 상에 설치, 사용자가 시스템에서 행하는 행위, 파일의 체크를 통해 침입 판단 ⦁ 주로 웹 서버, DB 서버 등의 중요 서버에 배치
자료원	Promiscuous 모드로 동작하는 네트워크 카드나 스위치	시스템 로그, 시스템 콜, 이벤트 로그
탐지 가능 공격	스캐닝, 서비스 거부 공격(DoS), 해킹	내부자에 의한 공격, 바이러스, 웜, 트로이목마, 백도어
장점	⦁ 네트워크 자원의 손실 및 패킷의 변조가 없음(캡처만 하기 때문) ⦁ 거의 실시간으로 탐지가 가능함 ⦁ 감시 영역이 하나의 네트워크 서브넷으로서 HIDS에 비해 큼	⦁ 침입의 성공 여부 식별이 가능함 ⦁ 실제 해킹 및 해킹시도 판단이 용이 ⦁ 주로 S/W적으로 서버와 같은 시스템에 인스톨되며, 설치 및 관리가 간단함
동작	⦁ 부가 장비가 필요함(스위치 등) ⦁ 암호화된 패킷은 분석 불가 ⦁ False Positive가 높음 ⦁ 오탐으로 인해 정상적인 세션이 종료 ⦁ DoS의 경우 대응이 불가능(탐지만 가능) ⦁ 능동적인 대응 기능 미비	⦁ 감시 영역이 하나의 시스템으로 한정됨 ⦁ 탐지 가능한 공격에 한계가 있음(주로 이벤트 로그로만 탐지) ⦁ 오탐으로 인해 정상적인 사용자가 자신의 계정을 사용할 수 없는 문제

• Hybrid IDS : NIDS + HIDS, 단일 호스트를 출입하는 네트워크 패킷을 검색 시스템의 이벤트, 데이터, 디렉터리, 레지스트리에서 공격 여부를 감시하여 보호한다.

• IDS의 지식기반 탐지 기법과 행위기반 탐지기법

  지식기반 탐지 기법	행위기반 탐지 기법
  ⦁ 전문가 시스템 ⦁ 시그니처 분석 ⦁ 페트리넷 ⦁ 상태전이 ⦁ 신경망 ⦁ 유전 알고리즘	⦁ 통계적 방법 ⦁ 전문가 시스템 ⦁ 신경망 ⦁ 컴퓨터 면역학 ⦁ 데이터 마이닝 ⦁ 기계학습

2. Snort

1. 개요

• 패킷을 스니핑해서 지정한 Rule과 동일한 패킷을 탐지하는 침입탐지 시스템
• 침입탐지 시스템을 구현한 공개 소프트웨어, Plug-in 형태로 기능을 추가함

2. Snort Rule

• 개요
  • 공격자의 공격을 탐지하기 위한 등록된 규칙(패턴)
  • 수신되는 패킷은 Rule과 비교해서 탐지여부를 결정
  • Rule은 Rule Header와 Rule Option으로 구성되고 Rule Header는 Action Protocol, IP 주소, 포트 등으로 구성되고, Rule Option은 탐지할 조건으로 구성된다.
  • Rule 과 비교해서 탐지가 완료되면 경고 및 로그를 발생
  • 패킷(Packet) -> 스니퍼(Sniffer) -> 전처리기(Preprocessing) -> 탐색엔진-탐지 룰(Detection Engine) -> 경고,로깅(Alert, logging) -> 로그 파일(Log file)
• 스니퍼(Sniffer)
  • 네트워크 인터페이스에 입력되는 패킷을 수신
  • 스니퍼는 Promiscuous Mode 로 동작하여 네트워크에 전송되는 모든 패킷 수신
  • TCP, UDP, IP, ICMP 의 프로토콜을 수신받음
  • Snort 가 실행하는 것이 아니라 WinPcap 라이브러리가 실행
• 전처리기(Preprocessing)
  • 입력되는 패킷에 대해 특정 행위가 탐지될 경우 탐색엔진으로 전송
  • 필요한 Plug-in을 활성화 / 비활성화 시킴
  • 프로토콜의 종류별로 검사 여부를 결정할 수 있음
• 탐색엔진(Detection Engine)
  • 등록된 Rule과 동일한지 규칙 기반 패턴 검색을 실행
  • Rule과 일치하면 로그를 기록하거나 경고(Alert)를 발생
• 경고(Alert) 및 로깅(Logging)
  • 탐지된 정보에 대해 로그파일, 네트워크, SNMP 프로토콜 등으로 결과 전송
  • 로그파일에 기록하거나 등록된 데이터베이스에 입력

3. Snort 시그니처 (Signature)

룰 헤더(Rule Header)	룰 옵션(Rule Option)
alert tcp any any -> any any	(msg: "ABC TCP" ; sid:100000491;)

• 룰 지정 파일 : local.rules
• 룰 헤더 (Rule Header)

  • 처리 방법(action)

    종류	내용
    alert	alert 를 발생시키고 탐지 정보를 로그파일에 기록한다.
    log	패킷에 대해서 로그를 기록한다.
    pass	패킷을 무시한다.
    dynamic	⦁ activate 시그니처에 의해서 유효하게 된 경우는 한쪽의 패킷을 기록한다. ⦁ activate 시그니처가 있어야만 동작이 가능하다.

  • 프로토콜 (Protocol)
    • TCP, UDP, IP, ICMP의 프로토콜을 설정
  • IP 주소와 포트번호
    • 서브넷 마스크와 함께 설정이 가능함
    • 211.110.15.33/24
  • Direction
    • 패킷의 방향을 위미
    • 198.150.10.2/24 1000 -> 211.110.15.33/24 80
• 룰 옵션(Rule Option)
  • 탐지 조건을 여러 개 설정할 때는 각 조건마다 ; 를 넣어 구분

  • 간단한 탐지 조건

    룰 옵션	내용
    msg	⦁ alert가 발생하면 msg가 설정된 문장을 로그파일에 기록한다. ⦁ 예: msg:"Hack TCP"
    sid	⦁ 시그니처 아이디를 지정하는 것으로 0~99는 예약되어 있고 100~1000000은 snort.org에서 공식적으로 배포하는 룰이다. ⦁ 1000000 이상의 값으로 사용자가 지정해서 사용한다.
    dsize	⦁ 버퍼 오버플로우 탐지할 때 자주 사용 ⦁ 전송되는 패킷의 사이즈를 식별할 수 있어서 dsize보다 큰 값과 작은 값에 대한 설정이 가능하다 ⦁ 예: dsize:100<>500 -> 100에서 500바이트의 패킷을 탐지
    nocase	패턴을 매칭할 때 대문자와 소문자를 구분하지 않는다.

  • content
    • 전송하는 페이로드를 검색해서 지정한 문자열이 있는지 확인 (문자열/바이너리)

    • 패턴 매칭 옵션

      옵션	내용	예제
      !	입력한 값과 일치하지 않으면 탐지	content:!"google";
      |	Hex 값을 표현할 때 사용	content:"|30|";
      \	특수 기호를 탐지할 때 사용	content:"\"google\|";

  • flags
    • TCP 프로토콜에서 Control Flags (SYN,FIN,URG,ACK)를 지정하는 것

    • Control Flags

      구분	내용
      SYN	TCP 연결 시에 동기화를 요구한다.
      ACK	응답에 대한 확인을 요구한다.
      PSH	데이터 버퍼링을 하지 않고 수신자에게 송신을 요구한다.
      URG	긴급 포인터 Flag이다.
      FIN	정상 접속 종료이다.
      RST	비정상 종료를 위한 Reset을 한다.

    • 예 : flags:SF - SYN과 FIN 모두 탐지
  • flow
    • established : TCP 연결이 확립된 세션 탐지
    • alert tcp any any -> any 80 (msg:"TCP Coneection"; flow:established; sid:100000491;)
  • itype 과 icode
    • ICMP 프로토콜 : 네트워크의 오류를 감시하고 보고하는 프로토콜, 헤더에 Type 값이 0 이면 ICMP Echo Reply 이고 8이면 ICMP Echo Request
    • 예 : alert icmp any any -> any any (itype:0; msg:"ICMP echo Reply"; sid:10000491;)
  • sameip
    • 송신자와 수신자의 IP 주소가 동일한 것을 탐지
    • Land Attack 탐지
      • alert ip any any -> 210.10.111.23/24 any (msg:"Land Attack"; sameip;)
  • session
    • TCP를 사용하는 POP3 전자우편 프로토콜의 세션 정보를 로그에 기록하는 시그니처를 가정
    • log tcp any any -> any 110 (session: printable);
  • threshold
    • 동일한 특정 패킷에 대해 설정한 시간 내에 일정 수가 발생하면 탐지 (무작위 공격 (Brute Force) 을 탐지)
    • threshold: type [limit, threshold, both], track [by_src, by_dst], count [횟수], seconds [몇 초]

    • threshold 옵션

      구분	내용
      limit	count 동안에 횟수 번째 트래픽까지 탐지한다.
      threshold	횟수마다 계속 탐지한다.
      both	count 동안 횟수만큼 트래픽이 탐지 될 시에 한번만 탐지한다.
      by_src	출발지의 패킷만 탐지한다.
      by_dst	목적지 패킷만 탐지한다.

    • 사용 예 : ICMP 패킷이 20초 동안 5번 발생하면 한 번씩 경고 메시지를 기록
    • alert icmp any any -> any any (msg:"ICMP";threshold: type both, track by_src, count 5, seconds 20; sid:10000495;)
  • 세션절단
    • 탐지 후 세션절단(1)
      • alert tcp any any -> any any (msg:"Outgoing HTTP Connection";react:block;sid:10000495;)
    • 탐지 후 세션절단(2)
      • alert tcp any any -> any any (msg:"Outgoing HTTP Connection";react:warn,msg;sid:10000495;)

4. Snort 탐지

• TCP SYN Flag 탐지
  • alert tcp any any -> any any (msg:"SYN Attack"; flags:S; threshold:type both, track by_src, count 10, seconds 20; sid:10000495;)
• TCP ACK Flag 탐지
  • alert tcp any any -> any any (msg:"ACK Attack"; flags:A; threshold:type both, track by_src, count 10, seconds 20; sid:100000495;)
• TCP NULL Flag 탐지
  • alert tcp any any -> any any (msg:"NULL Attack";flags:0; threshold:type both, track by_src, count 10, seconds 20; sid:10000495;)
• Ping of Death
  • alert icmp any any -> any any (msg:"Ping of Death"; fragbits:M; threshold:type both, track by_src, count 10, seconds 20;sid:10000495;)
• 특정 문자열 탐지
  • alert tcp any any -> any 80 (msg:"Content Detection"; content:"test";offset:0;nocase;sid:100000495;)
• Telnet에 대한 탐지(로그인 실패)
  • alert tcp any any -> any 23 (msg:"Telnet Connection";content:"login failed";nocase;sid:100000495;)
• Telnet에 대한 탐지(로그인 성공)
  • alert tcp any any -> any 23 (msg:"Telnet Success"; content:"Documents and Setting";nocase;sid:100000495;)
• SSH 탐지
  • alert tcp any any -> any 22 (msg:"SSH Connection"; content:"SSH-2.0";nocase;sid:100000495);
• SSH 무작위 공격 탐지
  • alert tcp any any -> any 22 (msg"Brute Force SSH";threshold:type both, track by_src, count 10, seconds 20;content:"SSH-2.0";sid:100000495;)
• FTP 무작위 공격 탐지
  • alert tcp any any -> any 21 (msg:"Brute Force FTP";threshold:type both, track by_src, count 10, seconds 20; content:"Login incorrect";sid:100000495;)
• Telnet 무작위 공격 탐지
  • alert tcp any any -> any 23 (msg:"Brute Force Telnet";threshold:type both, track by_src, count 10, seconds 20, content:"Login Failed";sid:100000495;)
• 웹 서버에 접근하는 호스트 탐지
  • alert tcp any any -> any 80 (msg:"Web Server"; content:"GET/admin/index.html";nocase;sid:100000495;)

침입대응 시스템

1. 침입대응 시스템 (Intrusion Prevention System)

• 공격 시그니처를 찾아내 네트워크에 연결된 기기에서 비정상적인 활동이 이루어지는지 감시, 자동으로 해결조치하는 보안솔루션
• 침입 경고 이전에 공격을 중단시키는 것이 주요 목적
• Real Time 대응이 가능한 예방 통제 시스템

2. 침입대응 시스템 종류

구분	설명
NIPS(Network IPS)	공격 탐지에 기초하여 트래픽 통과 여부를 결정하는 인라인 장치
HIPS(Host IPS)	호스트 OS 위에서 수행, 공격 탐지 후 실행 전에 공격 프로세스 차단 기능

허니팟

1. 개요

• 해커들의 정보를 얻기 위한 하나의 개별 시스템
• 해커의 행동, 공격 기법 등을 분석하는데 사용
• 합법적이고 윤리적인 유인(Enticement) != Entrapment(유혹,불법/비윤리)
• Zero Day 공격을 탐지하기 위한 수단
• Padded-cell : IDS와 연계하여 IDS에서 탐지 후 Honeypot으로 패킷을 전달하는 것으로 교정통제 효과가 있다.
• 침입사고 대응 및 분석 기술 발전을 위한 인터넷 위협 정보 수집 및 위협에 대한 자산 보호 정보를 제공

2. UTM (Unified Threat Management)

• 통합 보안 솔루션
• Firewall, IDS, IPS, Anti-virus 등의 보안 솔루션을 하나의 하드웨어에 통합
• 구매비용이 적고 일관성 있는 보안정책을 적용

3. 허니팟 위치

구분	설명
방화벽 앞	IDS처럼 Honeypot 공격으로 인한 내부 네트워크 위험도 증가는 없음
방화벽 내부	효율성이 높아 내부 네트워크에 대한 위험도 커짐
DMZ 내부	가장 적당한 위치, 설치시간 소요, 관리 불편, 다른 서버와의 연결은 반드시 막아야 함

4. 허니팟 구축 시 고려사항

• 해커에 쉽게 노출되어 해킹 가능한 것처럼 취약해 보여야 한다.
• 시스템의 모든 구성요소를 갖추고 있어야 한다.
• 시스템을 통과하는 모든 패킷을 감시해야 한다.
• 시스템 접속자에 대해 관리자에게 알려야 한다.

가상사설망

1. 가상사설망 개요

• Virtual Private Network
• 공중망(인터넷)을 이용하여 사설망(기업 전용 네트워크)과 같은 효과를 얻기 위한 컴퓨터 시스템과 프로토콜의 집합
• 보안성이 우수하고 사용자 인증, 주소 및 라우터 체계의 비공개와 데이터 암호화, 사용자 Access 권한을 제어한다.
• 패스워드 인증과 함께 USB를 사용한 2-Factor 인증 제공
• 터널링 : VPN 클라이언트와 VPN 서버 간에 암호화 키 교환 과정을 수행한 후에 암호화를 사용해서 메시지를 주고 받음
• SSL VPN : 별도 소프트웨어 설치 필요 없음 (웹 브라우저 사용)
• IPSEC VPN : 별도의 소프트웨어 설치 필요
• PPTP VPN : 윈도우에서 기본적으로 지원

2. SSL VPN

1. SSL (Secured Socket Layer) VPN

• 웹브라우저만 있으면 언제 어디에서나 사용이 가능
  • 웹 브라우저와 웹 서버 간에 SSL 협상과정을 한 후 세션키를 생성, 세션키로 암호화 하여 터널링을 구현
• 서버와 클라이언트 간 인증(Certification) : RSA 방식과 X.509 사용
• 실제 암호화된 정보는 새로운 암호화 소켓 채널을 통해 전송
• OSI 4~7계층에서 동작

2. SSL VPN 구성

이미지 출처

• 브라우저와 웹 서버 사이의 통신을 위해 널리 사용되는 세션 기반 프로토콜
• 브라우저와 서버 간 전송되는 모든 거래를 위한 안전한 통로를 제공
• 대칭키 암호화(트래픽 암호)와 비대칭키 암호화(대칭키 암호)를 혼합해서 사용
• Server 와 Client 사이의 인증, 기밀성, 무결성, 부인방지 서비스 제공
• SSL은 상호 인증, 무결성을 위한 메시지 인증 코드(MAC), 기밀성을 위한 암호화 등을 제공함으로써 안전한 데이터 통신을 제공

3. SSL VPN 특징

구분	설명
장점	⦁ 별도 장비 없이 웹브라우저만으로 VPN 구현 가능, 뛰어난 사용성과 관리의 편의성 ⦁ 네트워크 레이어의 암호화 방식이기 때문에 HTTP 뿐만 아니라 NNTP(뉴스전송 프로토콜), FTP 등에도 사용
단점	SSL 자체의 부하(암복호화 지연)

4. SSL VPN 보안 서비스

보안서비스	설명
인증 (Authentication)	⦁ Client가 접속하는 서버가 신뢰할 수 있는 서버인지 또는 서버에 접속한 Client가 허가된 사용자인지를 확인 ⦁ 전자서명과 X.509 공개키 인증서 사용
무결성 (Integrity)	함께 키를 사용하는 MAC 기법을 사용하여 데이터 변조 여부 확인
기밀성 (Confidentiality)	대칭키 암호 사용
부인봉쇄 (Non-repudiation)	부가적인 SW를 사용하여 응용 계층에서 메시지에 대한 전자서명 허용

• 주로 클라우드 서비스와 함께 사용
• 공개된 네트워크 망에서 접근할 수 있기 때문에 추가적인 인증 기능인 OTP 단말기를 같이 사용

3. IPSEC VPN

1. IPSEC(IP Security) VPN

• 보안에 취약한 인터넷에서 안전한 통신을 실현하는 통신 규약
• 가상적인 전용 회선을 구축하여 데이터를 도청당하는 등의 행위를 방지하기 위한 통신 규약

2. IPSEC 터널링 모드

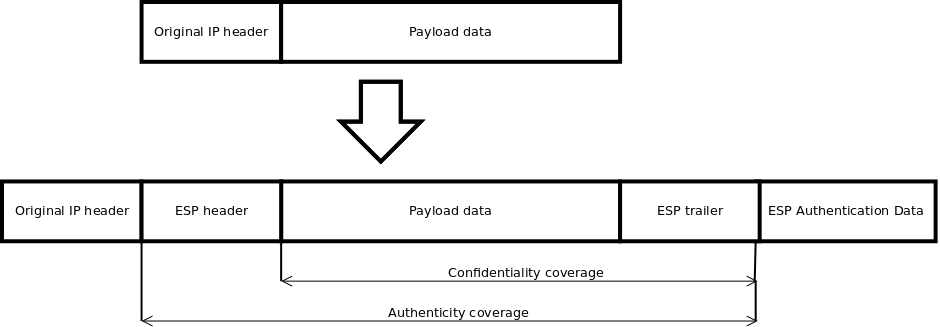

• ESP Transport mode

  이미지 출처

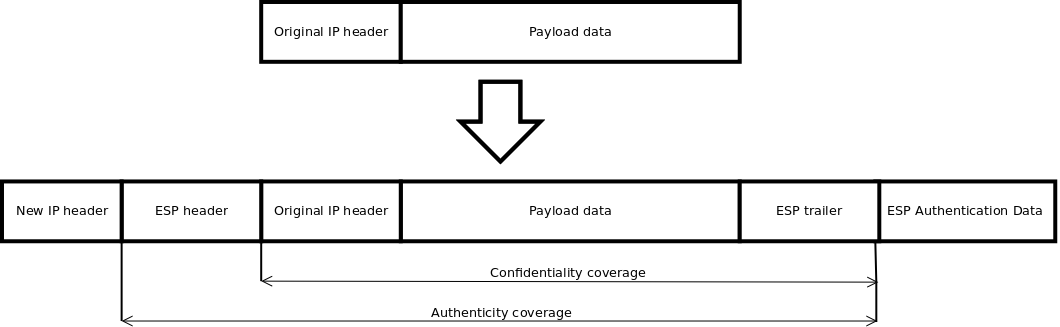

• ESP Tunnel mode

  이미지 출처

• IPSEC의 전송 모드는 데이터에 대해 암호화를 수행하지만, IP 헤더에 대해서는 암호화를 수행하지 않음
• 터널 모드는 보안 IPSEC 헤더를 추가하고 IP 헤더와 데이터 모두를 암호화함.

3. IPSEC VPN 전송 모드

종류	설명
터널모드	VPN과 같은 구성으로 패킷의 출발지에서 일반 패킷이 보내지면 중간에서 IPSec 을 탑재한 중계 장비가 패킷 전체를 암호화(인증)하고 중계 장비의 IP 주소를 붙여 전송
전송모드	패킷의 출발지에서 암호화(인증)를 하고 목적지에서 복호화가 이루어지므로 End-to-End 보안을 제공

4. IPSEC VPN 키 관리 담당

종류	설명
ISAKMP	⦁ Internet Security Association and Key Management Protocol ⦁ Security Association 설정, 협상, 변경, 삭제 등 SA 관리와 키 교환을 정의했으나 키 교환 메커니즘에 대한 언급은 없음
IKE	⦁ Internet Key Exchange, 키 교환 담당 ⦁ IKE 메시지는 UDP 프로토콜을 사용해서 전달되며 출발지 및 도착지 주소는 500 port를 사용하게 됨

5. IPSEC VPN 인증과 암호화를 위한 Header

종류	설명
AH	⦁ 데이터 무결성과 IP 패킷의 인증을 제공, MAC 기반 ⦁ Replay Attack으로부터 보호 기능(순서번호 사용)을 제공 ⦁ 인증 시 MD5, SHA-1 인증 알고리즘을 이용하여 Key 값과 IP 패킷의 데이터를 입력한 인증 값을 계산하여 인증 필드에 기록 ⦁ 수신자는 같은 키를 이용하여 인증 값을 검증
ESP	⦁ 전송 자료를 암호화하여 전송하고 수신자가 받은 자료를 복호화하여 수신 ⦁ IP 데이터그램에 제공하는 기능으로서 데이터의 선택적 인증, 무결성, 기밀성, Replay Attack 방지를 위해 사용 ⦁ AH와 달리 암호화를 제공(대칭키, DES, 3-DES 알고리즘) ⦁ TCP/UDP 등의 Transport 계층까지 암호화할 경우 Transport 모드를 사용 ⦁ 전체 IP 패킷에 대해 암호화할 경우 터널 모드를 사용

6. AH(Authentication Header) 세부 구조

필드	크기	내용
Next Header	1Byte	다음에 오는 헤더를 연결하기 위해서 헤더의 프로토콜 번호를 담고 있음
Payload Length	1Byte	AH 길이를 측정
Reservation	2Byte	‘0’으로 설정
SPI	4Byte	Destination IP Address와 ESP(Encapsulating Security Payload)를 조합하여 데이터그램에 대한 SA(Security Association)를 식별
Sequence Number	4Byte	SA(Security Association)이 구성될 때 ‘0’으로 초기화되는 특성을 지니고 있음. SA를 사용하여 데이터그램이 송신될 때마다 값이 증가하며, 데이터그램을 식별하여 데이터그램의 재전송을 방지함으로써 재생 공격으로부터 IPsec을 방어하는 데 사용
Authentication Data	-	무결성 검사 값(ICV; Integrity Check Value)으로 구성되어 있음

7. ESP(Encapsulation Security Payload) 세부 구조

필드	크기	내용
SPI(ESP Header)	4	Destination IP Address와 ESP(Encapsulating Security Payload)를 조합하여 데이터그램에 대한 SA(Security Association)를 식별
Sequence Number(ESP Header)	4	SA(Security Association)이 구성될 때 ‘0’으로 초기화되는 특성을 지니고 있음. SA를 사용하여 데이터그램이 송신될 때마다 값이 증가하며, 데이터그램을 식별하여 데이터그램의 재전송을 방지함으로써 재생 공격으로부터 IPsec을 방어하는 데 사용
Payload Data(Payload)	-	다음 헤더 필드에 의해 묘사된 데이터를 포함하는 가변 길이 필드
Padding(ESP Trailer)	0~255	암호화 또는 정렬을 위해서 추가적인 패딩 바이트가 포함된 필드
Padding Length(ESP Trailer)	1	패딩 필드의 바이트 수
Next Header(ESP Trailer)	1	다음 헤더의 프로토콜 번호를 포함하여 헤더를 연결하는 데 사용
ESP Authentication Data	-	ESP 인증 알고리즘을 적용하여 계산된 ICV(Integrity Check Value)값으로 구성

4. PPTP VPN

• PPTP(Point-to-Point Tunneling Protocol) VPN
• PPP(Point-to-Point Protocol)의 Packet을 IP Packet으로 Encapsulation 하여 IP 네트워크에 전송하기 위한 터널링 기법으로 2계층에서 동작한다.
• Microsoft의 RAS(Remote Access Service)에 기반한다.

5. L2TP VPN

• L2TP(Layer 2 Tunneling Protocol) VPN
• L2F 프로토콜(Cisco에서 제안)과 PPTP 프로토콜과의 호환성을 고려하여 만들어진 터널링 프로토콜
• 2계층 데이터 링크에서 동작한다.

NAC(Network Access Control)

1. 개요

• 엔드 포인트(End Point) 보안 솔루션으로 등록되지 않은 단말기를 식별하여 차단
• NAC는 네트워크에 연결된 단말기에 대해서 사전에 IP주소, MAC주소를 등록하고 등록되지 않은 단말기의 네트워크 접근을 차단
• 네트워크에 대한 무결성을 지원
• NAC 정책 관리 서버는 등록된 단말기를 관리하고 차단 조건을 설정하여 등록되지 않은 단말기가 네트워크 연결을 시도하면 차단하는 기능이 있다.

2. NAC 구성요소

• 정책관리 서버(Policy Management Server)
  • 네트워크에 대한 정책등록 및 에이전트(Agent) 정책 설정, 네트워크 접근 로그관리를 관리한다.
  • 단말기(PC)의 보안상태를 모니터링하고 사용자 역할 기반 정책을 수립한다.
  • 차단 서버 및 에이전트에 대해서 동작을 설정한다.
• 차단 서버(Policy Enforcement Server)
  • 네트워크에 연결된 단말기를 통제한다.
  • 단말기(PC)의 IP 주소, MAC 주소, 운영체제 정보를 수집하고 분류한다.
  • 웹 기반 사용자 인증을 지원한다.
  • 유해 트래픽을 감지하고 차단한다.
• 에이전트(Agent)
  • 사용자 단말기에 설치되고 보안정책을 점검한다.
  • 사용자 단말기의 취약점 점검 및 단말기 정보를 확인한다.
  • 무선인증을 지원한다.
• 콘솔(Console)
  • 웹(Web) 기반으로 네트워크 보안정책 설정, 감사, 모니터링을 한다.
  • 대시보드(Dashboard)를 제공하고 주요 네트워크 이벤트에 대해서 알람을 발생시킨다.

3. NAC 주요 기능

• 네트워크 정보 자동 수집 및 업데이트 지원
  • 네트워크 장비, 사용자 단말기, 네트워크 프린터, 무선 AP(Access Point) 등의 정보를 자동으로 수집하고 분류
  • Agent 방식 : 사용자 단말기의 윈도우 환경, 설정 정보 등의 자세한 정보를 수집
  • Agentless 방식 : ARP 프로토콜을 사용해서 사용자 단말기 정보를 수집 - 정보 수집에 한계
• IP 관리 및 충돌 보호
  • 특정 IP 주소 및 MAC 주소에 대해서 네트워크 차단 및 해제
  • 사용자 네트워크 사용기간을 등록해서 제한
  • 장기간 미사용 IP 주소를 탐지, IP 주소를 자동회수
  • 사용자가 임의의 IP주소 변경 방지, 충돌 방지
• 인증 서버 연동
  • 사용자 인증 시 Active Directory, Local Database 인증, RADIUS 인증, LDAP 인증과 연동
    • RADIUS 인증 : 무선 LAN 에서 사용하는 소규모 단방향 인증
  • 즉, NAC 자체 인증 기능을 사용할 수도 있고 다른 인증과 연동하여 서비스를 제공할 수도 있음
• 네트워크 접속 강제화 및 필수 프로그램 설치유도
  • 사용자 단말기에 설치된 프로그램을 확인해서 필수적으로 설치해야 하는 프로그램을 강제적으로 설치하게 할 수 있음
  • 보안정책 실행을 위해 필요한 프로그램이 설치되지 않은 경우 강제적으로 네트워크를 연결하여 필수 프로그램을 설치함
• 보안 무결성 확인
  • 사용자 단말기의 보안 패치를 확인하고 운영체제 패스워드 안정성을 확인
  • 윈도우 시스템 설정을 검증하고 웹브라우저 보안 설정, 공유 폴더를 점검
• 무선AP(Access Point) 정보수집 및 비인가 무선 AP접속 통제
  • 무선 AP 정보를 자동으로 수집해서 NAC 정책 서버로 전송
  • NAC 관리자에 의해서 화이트 리스트(White List) 기반 무선 AP를 관리하고 통제
• DHCP
  • 정책 서버와 차단 서버 모두 동적으로 IP를 할당하는 DHCP 기능을 지원

4. NAC 동작 방식

구분	Agent 방식	Agentless 방식
특징	사용자 단말기 NAC Agent를 설치	사용자 단말기에 별도의 Agent를 설치할 필요가 없음
접근제어	⦁ IP, MAC, Port, Protocol 별 접근 제어 ⦁ 사용자별 접근 제어	⦁ IP, MAC, Port, Protocol 별 접근 제어 ⦁ 사용자별 접근 제어
장점	Patch지원, 하드웨어 및 프로세스 정보, 백신 연동 등	⦁ Agent 설치 없이 IP 관리, 사용자 PC에 연결된 스위치 및 포트 정보 ⦁ 호스트명, 도메인명 관리 등

ESM (Enterprise Security Management)

1. 개요

• 다수 보안 시스템을 통합한 통합 보안관제 시스템
• 침입차단 시스템, 침입탐지 시스템, VPN 등의 각종 이벤트를 수집하고 분석

2. ESM 주요 기능

• 통합 보안관제 업무
  • 정보보안 정책을 등록하고 자산 및 자원을 관리
  • 실시간 종합관제가 지원되어 침입발생 시 탐지가 가능
  • 각종 보안로그 및 이벤트에 대한 조회, 분석, 대응관리 지원
  • 실시간 보안감사, 위험도 추론 침입탐지, 상관성 분석을 지원
• ESM Agent 관리
  • ESM Agent에 대해서 정보보안 정책을 실행하게 통제할 수 있음
  • 수집해야 하는 로그 정보, 각종 이벤트 등을 관리
• 분석 보고서 관리
  • 보안 제품별 보고서 및 통합 보고서를 작성하고 로그를 분석해서 각종 통계 보고서를 자동 생성
  • 스케줄러를 사용해서 자동적으로 보고서를 생성

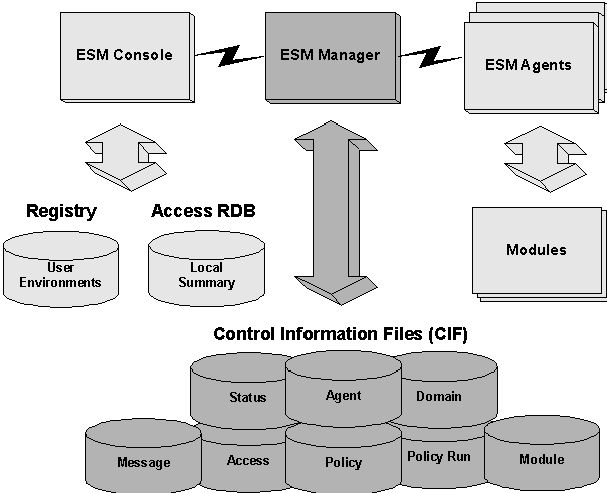

3. ESM 구성요소

이미지 출처

• ESM Agent
  • ESM Agent는 각종 보안 솔루션의 로그를 수집하는 역할 수행
  • 실시간으로 로그를 수집하여 정규 표현식으로 변환 후 ESM Manager에게 전달
• ESM Manager
  • ESM Manager는 로그를 데이터베이스에 저장하고 위협분석, 상관성 분석, 위험도 추론 침입탐지 등의 분석을 함
  • SSL을 사용하여 ESM Agent에서 ESM Console로 명령을 전달
• ESM Console
  • ESM Console은 모든 보안정보를 모니터링하며 침입 발생 시 명령을 ESM Manager 에게 전달한다.
  • 각종 침입에 대한 알람이 발생하며 통합 보안관제 화면을 제공함

4. SIEM 과 ESM 차이점

• SIEM(Security Information Event Management)는 통합 보안관제 부분 측면에서는 ESM과 거의 유사한 통합보안 솔루션
• SIEM과 ESM 모두 각종 보안 솔루션으로부터 로그를 수집하고 분석하는 기능을 함
• ESM은 수집된 로그 및 분석정보를 데이터베이스에 저장하고 관리
• SIEM은 빅데이터를 사용해서 대용량의 로그정보를 보관하고, 각 컬럼별 인덱싱이 가능하여 빠르게 데이터를 분석함
• SIEM은 대용량의 로그 파일을 삭제하지 않고 빅데이터에 저장
• 빅데이터는 NoSQL을 기반으로 하여 칼럼에 대해 모두 인덱스를 만들고 MapReduce, Mahout등을 사용해서 분석

구분	SIEM	ESM
특징	기업의 모든 자원의 정보 및 로그를 통합해서 수집한다.	보안 솔루션 위주의 로그를 수집하고 통합한다.
수집정보	보안 시스템, 보안 소프트웨어, 네트워크 장비, 애플리케이션 로드, 이벤트, 구성 정보, 시스템 정보, 웹 로그 등	보안 시스템, 서버 시스템 로그, 이벤트 등으로 수집되는 로그가 한정적
분석	⦁ 사용자, Port, IP, 애플리케이션 등의 작은 단위로 분석이 가능 ⦁ APT 공격 및 알려지지 않은 패턴에 대해서 분석	⦁ 시그니처 중심으로 분석 ⦁ IP, Port 단위 분석과 알려진 패턴 위주의 분석
기반기술	⦁ 빅데이터 기술인 MapReduce, Indexing 등을 사용 ⦁ 고성능의 데이터 분석이 가능	⦁ Agent 혹은 API를 사용해서 로그를 수집 ⦁ 관계형 데이터베이스의 테이블에 데이터를 입력하고 분석

무선 LAN 보안 기법

1. 무선 LAN(Wireless Local Area Network)

• LAN 기반 망과 단말기 사이를 무선주파수(RF: Radio Frequency)를 이용하여 전송하는 근거리 통신 기술
• 무선 LAN 표준 IEEE 802 위원회에서 진행
  • WWAN : CDMA, LTE (100~200Km) - IEEE 802.16
  • WMAN : Mobile WIMAX (20~30Km) - IEEE 802.16
  • WLAN : IEEE 802.11a, IEEE 802.11.b/g/n (50m) - IEEE 802.11
  • WPAN : Zigbee, Bluetooth, uwb (3~5m) - IEEE 802.15
• 무선 LAN 은 모바일 노드(노트북, 센서)가 AP(Access Point)에 연결되고 AP는 인터넷과 유선으로 연결된 구조
• 전송되는 무선 신호를 쉽게 도청할 수 있으며 DDoS와 같은 형태의 공격에도 취약

2. SDR (Software Defined Radio)

• 무선네트워크를 수신받기 위한 안테나와 소프트웨어로 구성
• 무선 네트워크를 수신받아서 처리
  • 주파수를 수신받아 재생공격(Replay Attack) 가능
  • 신호를 소프트웨어로 변환하고 변조해서 IoT 서비스를 공격

3. 무선 LAN(Local Area Network) 보안 요소

기능	내용
인증(Authentication)	⦁ 무선 LAN 사용을 위한 AP(Access Point) 인증 ⦁ 무선 LAN 단말에 대한 인증 기능
암호화(Encryption)	무선 LAN 구간에서 안전한 데이터 통신을 위한 기밀성, 무결성을 지원

4. 무선 LAN 보안 기술

1. SSID(Service Set ID)

• 무선 LAN 서비스 영역을 구분하기 위한 식별자로 AP(Access Point)는 동일한 SSID를 가진 클라이언트만 접속을 허용하는 방법

2. WEP(Wired Equivalent Privacy)

이미지 출처

• 개요
  • IEEE 802.11b 에서 표준화한 데이터 암호화 방식
  • AP 와 단말기 간 RC4 대칭형 암호화 알고리즘을 사용한 40bit키를 사용
  • 24bit 길이의 초기화 벡터(IV : Initialization Vector)에 연결되어 64bit 혹은 128bit WEP 키열을 생성하여 해당 키를 통해 암호화를 수행
  • 키열을 활용하여 정적으로 키를 사용하므로 무작위 공격과 같은 방법으로 키를 유추할 수 있음
  • Dynamic WEP : 세션 별로 키를 변경할 수 있음
• WEP 인증의 문제점
  • 초기백터(IV)의 재사용 : 24비트 짧은 길이의 IV가 재사용될 수 있다.
  • 취약한 RC4 암호화 사용 : 암호키 노출의 가능성이 크다.
  • 단방향 인증 구조 : 중간자 공격 (Main in the middle attack) 이나 Session hijacking에 취약
  • 단순한 CRC-32 알고리즘 사용 : 무선 패킷 전송 시 패킷의 위/변조 공격에 취약

3. WPA(Wi-Fi Protected Access) : IEEE 802.1x/EAP

• WEP의 정적 키 관리에 대한 문제점을 해소할 수 있다.
• 128bit 동적 암호화 및 복호화를 수행
• TKIP(Temporal Key Integrity Protocol)방식으로 사용자, 네트워크 세션, 전송 프레임 별로 키를 동적으로 생성

4. WPA2(Wi-Fi Protected Access) : IEEE 802.11i

• 2세대 WPA로 보안 기능이 개선됨
• 128bit 이상의 키를 사용하는 AES(Advanced Encryption Standard) 암호화, 사전 인증 및 캐시로 구성

5. IEEE 802.11i

• WPA 방식의 암호화 알고리즘은 AES(Advanced Encryption Standard)를 사용한다.
• CCMP(Counter Mode Encryption Protocol)는 RC4 암호화 알고리즘 대신 TKIP 블록 암호화 방법을 사용하고 AES 암호화 사용, 즉 블록 암호화 방식에 인증을 강화함

6. 무선 LAN 공격 기법

• WPA는 인증 시 4-Way Handshaking을 사용하고, 이 과정 중에 사전파일을 대입하여 패스워드를 복호화함

구분	설명
iwconfig	컴퓨터 시스템에 설치되어 있는 무선 LAN 카드를 확인
Monitor 모드	⦁ airmon-ng start <WLAN 명> 을 실행하여 모니터 모드로 변경 ⦁ iwconfig 명령을 실행하여 등록된 mon0 을 확인
스니핑(Sniffing)	airodump-ng mon0 를 실행하여 무선 LAN 패킷(Packet)을 스니핑함
DDoS 공격	⦁ Handshaking을 다시 발생하게 하여 피해자를 대상으로 DDoS 공격을 수행 ⦁ aireplay-ng -3 -b <AP MAC> -h <LAN MAC> mon0 ⦁ 3은 30,000의 트래픽을 발생시킴
크랙(Crack)	⦁ aircrack-ng를 실행하여 크랙을 수행함 ⦁ aircrack-ng -b <AP MAC> -w <사전파일> <패킷파일>

RFID 보안

1. RFID/USN

• Radio Frequency Identification & Ubiquitous Sensor Network
• Micro-chip을 내장한 Tag, Label, Card 등에 저장된 Data를 무선 주파수를 이용하여 Reader기가 자동으로 인식하는 기술
  • ID 바코드 : 바코드 번호 Read Only 기반 식별, 유통관련 서비스
  • RFID : 무선주파수 R/W Tag, 컨테이너,우편,도서
  • USN : Ad-hoc Net (별도의 베이스 스테이션 없음) 기반 센서간 서비스, Zigbee(IEEE802.15.4), 상시접속

2. RFID 보안 기술

보안 기술	내용
Kill Tag	사용자 요청에 따른 태그 무효화
Faraday Cage 원리	주파수를 차단할 수 있는 차폐망을 이용
방해전파	RFID 태그의 신호를 인식할 수 없도록 방해전파 전송
Blocker Tag	외부침입을 막기 위한 차단 태그
재 암호화 방법	암호화 된 RFID 태그 정보를 다시 정기적으로 암호화
Active Jamming	태그와 판독기 간 사전 약속된 의미없는 전자신호 발생, 부당한 판독기를 정상적으로 통신하지 못하도록 방해

NAT

1. Dynamic NAT

• 내부의 사설 IP가 라우터 혹은 NAT 소프트웨어에 의해서 미리 정해진 공인 IP로 랜덤하게 매핑
• 정해진 공인 IP가 모두 사용 중일 경우 나머지 사설 IP는 공인 IP로 사용할 수 없다.

2. Static NAT

• 특정 사설 IP가 특정 공인 IP만 사용하도록 관리자가 미리 지정하는 방법

3. PAT(Port Address Translation)

• PAT는 포트 변환을 통해서 공인 IP 하나만 있어도 많은 수의 사설 IP가 외부로 나갈 수 있다.
